کابل‌های شبکه و توپولوژی‌ها

مقدمه

کابل‌های شبکه به عنوان ستون فقرات هر زیرساخت ارتباطی مدرن شناخته می‌شوند. این کابل‌ها از مراکز داده عظیم گرفته تا شبکه‌های خانگی کوچک، نقش حیاتی در انتقال داده‌ها ایفا می‌کنند. انتخاب نوع کابل بر سرعت، پایداری، امنیت و هزینه نهایی پروژه تأثیر مستقیم دارد. در این راهنمای جامع، به بررسی تخصصی انواع کابل‌های شبکه و توپولوژی‌های مرتبط می‌پردازیم.

بخش اول: کابل کواکسیال (Coaxial Cable)

ساختار فیزیکی کابل کواکسیال

ساختار چهارلایه کابل کواکسیال موجب ایجاد مقاومت بالا در برابر نویز و تداخل الکترومغناطیسی می‌شود. این کابل از اجزای زیر تشکیل شده است:

هادی مرکزی (Core):

• جنس: مس یا فولاد با روکش مس

• وظیفه: انتقال سیگنال اصلی

عایق داخلی (Dielectric Insulator):

• جنس: پلاستیک مخصوص

• وظیفه: جداسازی هادی از شیلد

شیلد (Shielding):

• جنس: سیم‌های مسی یا فویل

• وظیفه: حذف تداخل الکترومغناطیسی

پوشش بیرونی (Outer Jacket):

• جنس: PVC یا PE

• وظیفه: محافظت در برابر عوامل محیطی

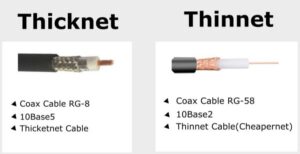

انواع کابل‌های کواکسیال

مزایا و معایب کابل کواکسیال

مزایا:

• مقاومت عالی در برابر نویز و تداخل

• مناسب برای مسافت‌های متوسط (تا 500 متر)

• پایداری سیگنال در شرایط محیطی سخت

• عمر طولانی و دوام بالا

معایب:

• قطر زیاد و نصب دشوار

• انعطاف‌پذیری کم

• نرخ انتقال داده محدود

• وزن نسبتاً بالا

بخش دوم: کابل زوج به هم تابیده (Twisted Pair)

ساختار و مشخصات فنی

کابل‌های Twisted Pair از متداولترین انواع کابل در شبکه‌های اترنت مدرن محسوب می‌شوند. ساختار این کابل‌ها مبتنی بر جفت سیم‌های تابیده شده به صورت مارپیچی است.

اجزای تشکیل‌دهنده:

• زوج‌های سیم مسی تابیده‌شده (معمولاً 4 جفت)

• عایق پلاستیکی برای هر سیم

• شیلد محافظ (در مدل‌های محافظ‌دار)

• روکش بیرونی از جنس PVC یا LSZH

انواع کابل‌های Twisted Pair

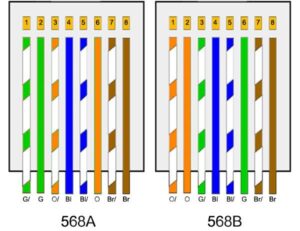

استانداردهای رنگ‌بندی و کانکتورها

• سوکت اصلی: RJ45

• استانداردهای رنگ‌بندی: T568A و T568B

• استاندارد غالب: T568B

دسته‌بندی‌های عملکردی

محیط‌های نصب مختلف

بخش سوم: کابل فیبر نوری (Fiber Optic Cable)

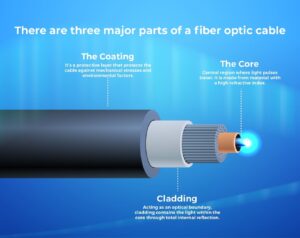

اصول عملکرد و ساختار

فیبر نوری از تکنولوژی انتقال داده با نور استفاده می‌کند. این تکنولوژی امکان انتقال داده‌ها با سرعت‌های بسیار بالا و در مسافت‌های طولانی را فراهم می‌سازد.

ساختار اصلی:



• هسته (Core): شیشه یا پلاستیک خالص

• روکش داخلی (Cladding): بازتابنده نور

• پوشش محافظ (Buffer Coating)

• روکش بیرونی (Outer Jacket)

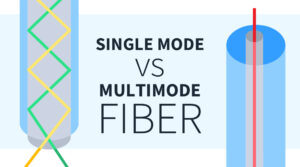

انواع فیبر نوری

فیبر نوری Single Mode:

• قطر هسته: 9 میکرون

• منبع نور: لیزر

• حداکثر مسافت: تا 80 کیلومتر

• کاربرد: ارتباطات بین شهری

فیبر نوری Multi Mode:

• قطر هسته: 50 یا 62.5 میکرون

• منبع نور: LED

• حداکثر مسافت: تا 2 کیلومتر

• کاربرد: شبکه‌های محلی

کانکتورهای متداول فیبر نوری

توپولوژی‌های شبکه و کاربردهای آن‌ها

توپولوژی Bus

مشخصات فنی:

• ساختار خطی ساده

• اتصال تمام دستگاه‌ها به یک کابل اصلی

• نیاز به Terminator در انتهای کابل

مزایا:

• ساده و کم‌هزینه

• نصب سریع

• مصرف کابل کم

معایب:

• خرابی کابل اصلی موجب قطعی کل شبکه می‌شود

• محدودیت در توسعه پذیری

• کاهش عملکرد با افزایش تعداد دستگاه‌ها

توپولوژی Star

ویژگی‌های کلیدی:

• اتصال تمام دستگاه‌ها به سوئیچ مرکزی

• محبوب‌ترین توپولوژی در شبکه‌های مدرن

• قابلیت توسعه آسان

مزایا:

• عیب‌یابی سریع و آسان

• عملکرد مستقل دستگاه‌ها

• قابلیت پشتیبانی از PoE

معایب:

• وابستگی به سوئیچ مرکزی

• مصرف بیشتر کابل

توپولوژی Ring

خصوصیات فنی:

• اتصال دستگاه‌ها به صورت حلقه‌ای

• انتقال داده در جهت‌های مشخص

• قابلیت پیاده‌سازی Dual Ring

مزایا:

• انتقال داده منظم

• مناسب محیط‌های صنعتی

• عملکرد قابل پیش‌بینی

معایب:

• پیچیدگی در نصب

• حساسیت به خرابی لینک‌ها

توپولوژی Mesh

انواع مختلف:

• Mesh کامل

• Mesh جزئی

ویژگی‌های منحصر به فرد:

• افزونگی بسیار بالا

• قابلیت تحمل خطای عالی

• مناسب شبکه‌های حیاتی

معایب:

• هزینه اجرای بالا

• پیچیدگی در مدیریت

توپولوژی Hybrid

ترکیب‌های متداول:

• Star-Bus

• Star-Ring

• Mesh-Star

مزایا:

• انعطاف‌پذیری بالا

• استفاده بهینه از منابع

• قابلیت توسعه پذیری

سوالات متداول (FAQ)

سوال: تفاوت اصلی بین کابل UTP و STP چیست؟

پاسخ: کابل UTP فاقد شیلد محافظ است و برای محیط‌های کم‌نویز مناسب می‌باشد. در مقابل، کابل STP دارای شیلد جداگانه برای هر زوج سیم است که محافظت بهتری در برابر تداخل الکترومغناطیسی ارائه می‌دهد.

سوال: حداکثر طول کابل شبکه برای هر نوع چقدر است؟

پاسخ:

• کابل‌های مسی: 100 متر

• فیبر نوری Multi Mode: تا 2 کیلومتر

• فیبر نوری Single Mode: تا 80 کیلومتر

سوال: کدام توپولوژی برای شبکه‌های بزرگ بهتر است؟

پاسخ: توپولوژی Star یا Hybrid به دلیل مدیریت آسان‌تر، قابلیت توسعه بهتر و عیب‌یابی سریع‌تر برای شبکه‌های بزرگ مناسب‌تر هستند.

سوال: تفاوت Cat6 با Cat6a در چیست؟

پاسخ:

• Cat6: پهنای باند 250 مگاهرتز

• Cat6a: پهنای باند 500 مگاهرتز

• Cat6a برای انتقال 10 گیگابیت در مسافت 100 متر مناسب است

سوال: مزایای فیبر نوری نسبت به کابل مسی چیست؟

پاسخ:

• پهنای باند بسیار بالاتر

• مسافت انتقال طولانی‌تر

• ایمنی در برابر تداخل الکترومغناطیسی

• امنیت فیزیکی بالاتر

سوال: PoE چیست و چه کاربردی دارد؟

پاسخ: Power over Ethernet فناوری است که امکان انتقال همزمان داده و برق را از طریق کابل شبکه فراهم می‌کند. این تکنولوژی برای تجهیزاتی مانند دوربین‌های مداربسته، تلفن‌های IP و نقاط دسترسی وای‌فای کاربرد دارد.

نکات کلیدی در انتخاب کابل شبکه

ملاحظات فنی

• پهنای باند مورد نیاز

• مسافت انتقال داده

• شرایط محیطی

• بودجه پروژه

• قابلیت توسعه آینده

استانداردهای مهم

• استانداردهای ISO/IEC

• استانداردهای TIA/EIA

• استانداردهای ملی و محلی

جمع‌بندی نهایی

انتخاب صحیح کابل‌های شبکه و توپولوژی مناسب، foundation طراحی شبکه موفق را تشکیل می‌دهد. کابل‌های مسی برای مسافت‌های کوتاه و کاربردهای معمول مقرون به صرفه هستند. فیبر نوری برای پهنای باند بالا و مسافت‌های طولانی گزینه ایده‌آل محسوب می‌شود. توپولوژی Star برای بیشتر محیط‌های کاری مناسب بوده و توپولوژی Hybrid انعطاف‌پذیری لازم برای شبکه‌های پیچیده را فراهم می‌کند.

برای مطالعه بیشتر درباره انواع کابل‌های شبکه و توپولوژی‌های پیشرفته می‌توانید به منابع تخصصی مراجعه کنید.
